Прибор Магнитное поле Земли

Прибор Магнитное поле Земли используется на уроках физики и в школьной лаборатории для определения горизонтальной составляющей магнитного поля Земли.

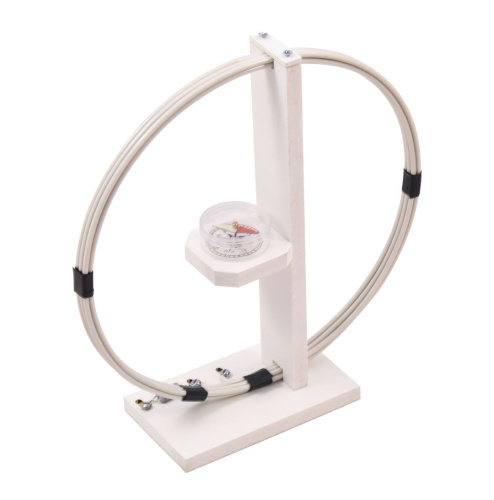

Конструкция включает катушку диаметром 210 мм с шестью витками и проводами, установленную на немагнитном штативе. В центре размещены корпус со шкалой и магнитная стрелка, которые позволяют наблюдать угол отклонения стрелки при разных значениях тока в катушке. Шкала имеет диапазон от 0 до 180 градусов и совпадает с плоскостью катушки.

В ходе эксперимента учащиеся:

• измеряют угол отклонения стрелки при различных токах;
• строят зависимость тангенса угла от индукции магнитного поля катушки;
• определяют горизонтальную составляющую магнитного поля Земли.

Оборудование подходит для практических и демонстрационных работ в кабинете физики.
